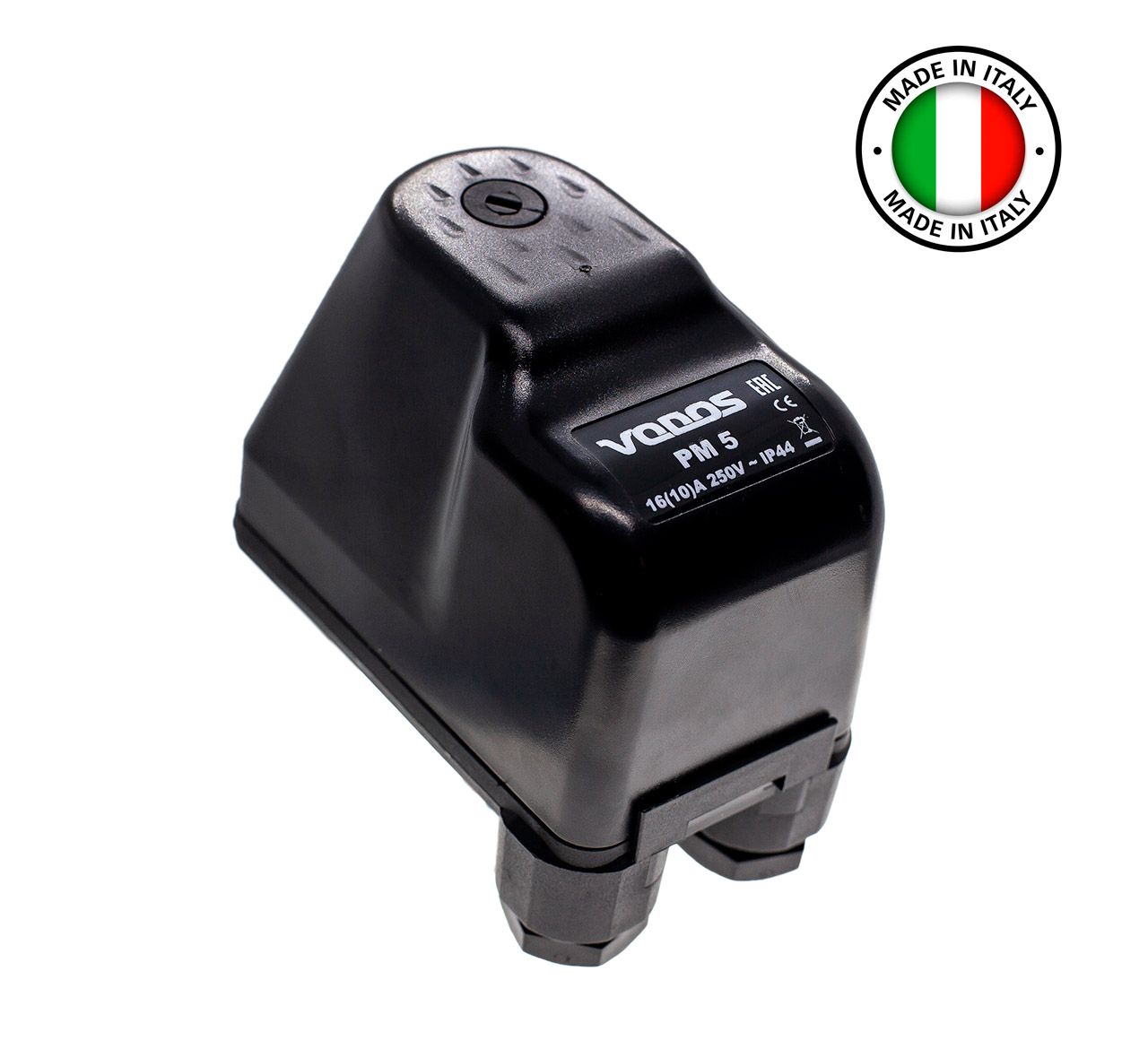

Реле давления с накидной гайкой VODOS PM/5 1/4" – FG 16A(10A) IP44

Реле давления PM/5 применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т.п., в которых рабочей средой является вода. В зависимости от того, увеличивается или уменьшается контролируемое в системе давление, реле замыкает или размыкает цепь электропитания насоса, включая или выключая, таким образом, насос.

Принцип работы:

PM/5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды. Принцип действия следующий: при небольшом (менее 1 бар или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство, которым реле управляет; при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства. После подключения и предварительной настройки реле давления работает в автоматическом режиме.

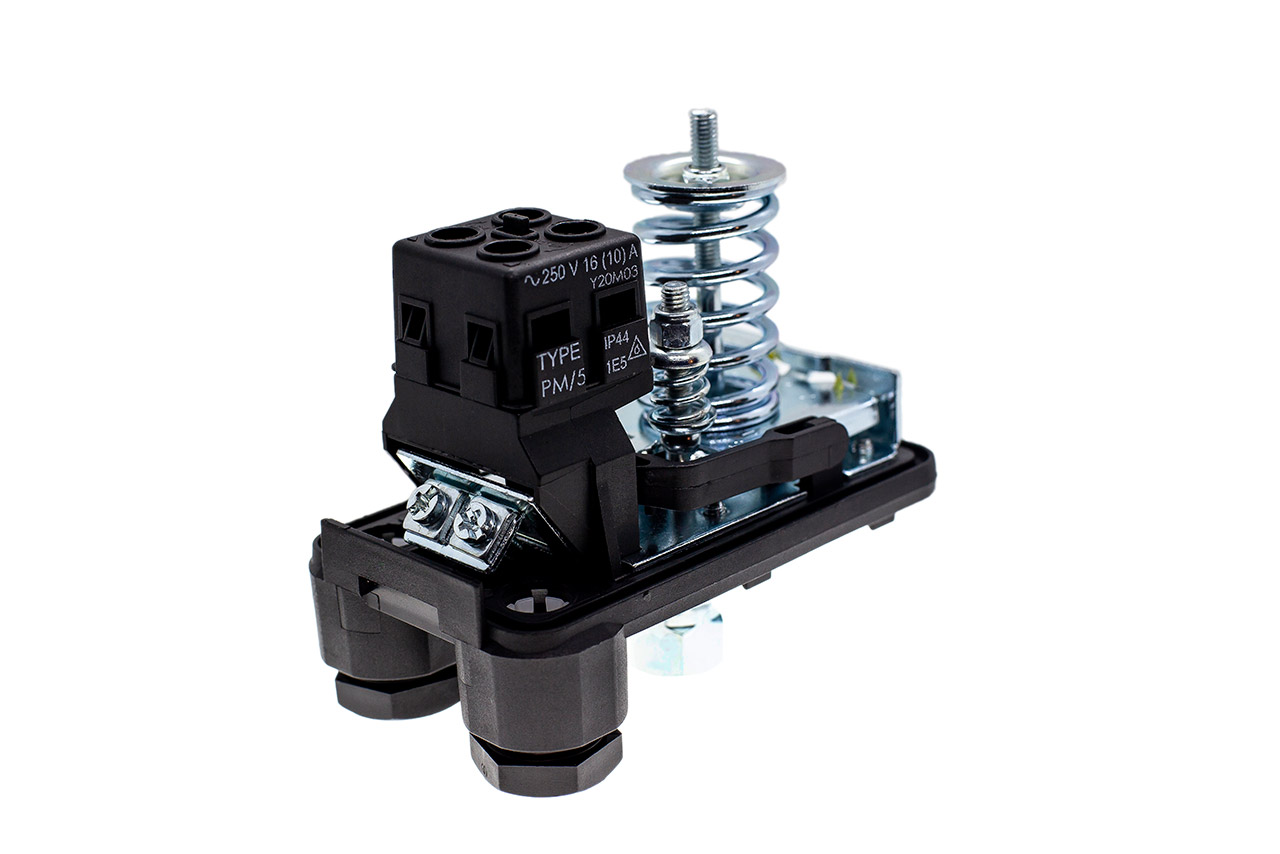

Конструктивные особенности и материалы:

• Электрические контакты: нормально замкнутые, из сплава меди, с накладкой Ag-Ni.
• Мембрана из обрезиненного тканевого материала (резина NBR).
• Гидравлическое соединение (1/4″ внутренняя резьба) выполнено из оцинкованной стали.
• Надежно фиксирующие кабельные зажимы.
• Клеммная колодка с полностью изолированными рабочими частями.
